Шланги диаметром 8 мм применяют в дозаторах, системах охлаждения, подачи смазки и моющих растворов. Ошибку с размером видно сразу: шланг либо не налезает на штуцер, либо сидит неплотно и подтекает. Подходящую позицию можно подобрать по каталогу, например, здесь: https://titan-lock.shop/catalog/promyshlennye_rukava/pvkh_rukava/sets/8-mm-pvch/. Но сначала стоит разобраться, какие параметры сверять.
Что означают 8 мм

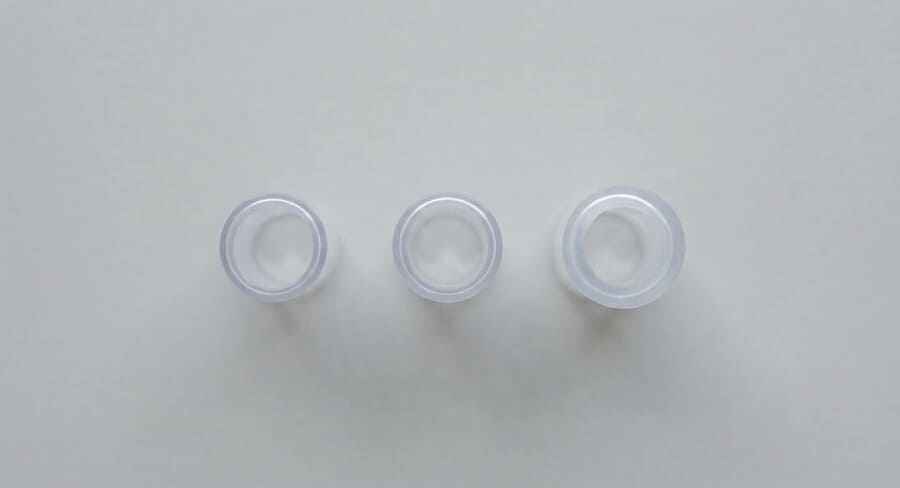

Главный параметр шланга — внутренний диаметр: у шланга 8 мм канал именно такого размера, а наружный диаметр зависит от толщины стенки и может составлять 11, 12, 14 мм и больше. Путаница возникает потому, что фитинги часто подбирают под трубки, где номинал указан по наружному диаметру. Поэтому в спецификации лучше указывать оба значения.
Как совместить шланг и штуцер
Наружный диаметр ершового штуцера должен совпадать с внутренним диаметром шланга или слегка его превышать. Шланг 8 мм надевают на ерш 8 мм — так он садится с натягом и не сползает. На штуцере 6 мм соединение держится только за счёт хомута и подтекает при перепадах давления, а ерш 10 мм натянуть почти невозможно — можно повредить стенку.

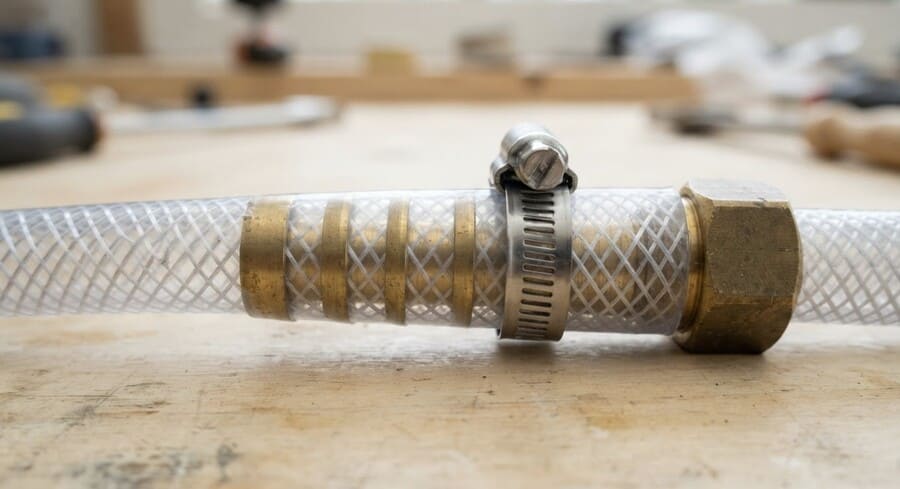

Ещё один важный параметр — длина посадочной части. На слишком коротком штуцере хомуту не хватает места для надёжного крепления, и соединение получается ненадёжным. Для систем с техническими жидкостями под давлением лучше брать фитинги с двумя-тремя гребнями и ставить хомут за последним из них.
Хомут подбирают по наружному диаметру шланга. Если стенка толстая, слишком маленький хомут не удастся застегнуть, а слишком большой не обожмёт соединение как следует.
Что ещё проверить перед подключением
Перед монтажом убедитесь, что:
- материал шланга подходит для жидкости — для масел и топлива нужен маслобензостойкий ПВХ;
- рабочее давление и температура среды соответствуют характеристикам шланга;
- штуцер сделан из подходящего материала — латуни, нержавеющей стали или пластика;
- изгиб в месте подключения укладывается в допустимый радиус.
Не забывайте и про температуру: при нагреве ПВХ размягчается, и соединение, которое хорошо держалось на холодной жидкости, может подтекать на горячей. В таких случаях берите штуцер с более выраженным ершом и хомут с широкой лентой — он равномерно обжимает стенку.
Если заранее свести характеристики шланга и фитинга в одну таблицу, монтаж обойдётся без подгонки и дозаказов. Многие производители, включая Titan Lock, указывают в карточках товаров внутренний диаметр, толщину стенки и рабочее давление — этого достаточно, чтобы подобрать штуцеры и хомуты.
