У металлической балки важна не только масса стали, но и то, где именно этот металл расположен относительно центра сечения. Если перенести часть материала дальше от нейтральной оси, элемент может эффективнее сопротивляться изгибу без пропорционального увеличения веса. На этом принципе во многом и построена работа двутавров, швеллеров, уголков и других открытых профилей.
Поэтому разные формы фасонного проката нельзя рассматривать как взаимозаменяемые заготовки. Один профиль удобен для балки перекрытия, другой — для рамы, связи или кромки конструкции. Различается и поведение при изгибе, сжатии, кручении, сварке и креплении.
- Почему двутавр эффективен при изгибе
- Швеллер удобен там, где нужна открытая сторона
- Уголок — не только элемент легких рам
- Когда нужен Т-образный профиль
- Полособульб: профиль для тонкостенных конструкций
- Выбор профиля начинается с вида нагрузки
- Почему масса сама по себе мало говорит об эффективности
- Соединение может изменить работу всего элемента
- Где фасонные профили особенно востребованы
Почему двутавр эффективен при изгибе
У двутаврового сечения большая часть металла сосредоточена в полках, удаленных от центральной оси. Именно полки принимают значительную часть нормальных напряжений при изгибе, а стенка связывает их и участвует в восприятии поперечной силы.
Такое распределение материала делает двутавр удобным для балок, ригелей, элементов перекрытий и других деталей, где преобладает изгиб в определенной плоскости. Поэтому увеличение высоты профиля способно заметно изменить его жесткость даже без столь же резкого роста массы.
Но высокая эффективность в одной плоскости не означает одинаковой жесткости во всех направлениях. У открытого двутавра есть сильная и слабая оси. Длинная балка без достаточного раскрепления может потерять устойчивость с поворотом сечения еще до того, как металл исчерпает прочность по обычному изгибу. Именно поэтому при расчете стальных балок отдельно рассматривают боковую потерю устойчивости.
Швеллер удобен там, где нужна открытая сторона
П-образная форма дает другие возможности. Швеллер удобно присоединять плоской стенкой к соседнему элементу, использовать в рамах, обвязках, направляющих и элементах оборудования.
Однако у него нет той же двойной симметрии, что у классического двутавра. Если нагрузка приложена неудачно относительно центра сдвига, к изгибу может добавиться закручивание. Поэтому швеллер, хорошо работающий в составе собранной рамы, не всегда столь же удачен как свободно работающий одиночный элемент.
На практике два швеллера иногда объединяют в составное сечение. Так можно получить более симметричную схему и изменить жесткость узла. Но это уже не простая замена одного профиля другим: значение имеют расстояние между элементами, соединения и передача усилий между ними.
Уголок — не только элемент легких рам
Г-образный профиль часто воспринимают как простой материал для небольших каркасов. На деле уголки широко используются в связях, фермах, опорных узлах, подкреплениях и составных элементах.
Главная особенность одиночного уголка — несимметричное сечение. Если сила проходит не так, как предполагалось расчетом, элемент может одновременно испытывать растяжение или сжатие и изгиб. В длинных сжатых деталях становится важна устойчивость.
Зато уголок очень удобен конструктивно. Его полки дают готовые плоскости для болтовых соединений и сварки, поэтому из таких профилей сравнительно легко собирать решетчатые конструкции.
Равнополочное и неравнополочное исполнения тоже решают разные задачи. Неравные полки полезны там, где одна сторона работает как основная зона крепления, а вторая формирует требуемую геометрию или жесткость узла.
Когда нужен Т-образный профиль
Тавр по характеру работы находится между простым уголком и двутавром. Одна полка удалена от края стенки и хорошо воспринимает напряжения с одной стороны сечения, поэтому такой профиль встречается в ребрах жесткости, элементах рам и специальных узлах.
При изгибе его верхняя и нижняя части работают неодинаково. Это особенно важно при смене направления момента: участок, который в одном режиме был сжат, при другой схеме нагрузки может оказаться растянут.
Тавры применяют и как самостоятельные изделия, и как элементы сложных конструкций. При проектировании здесь нельзя ориентироваться только на высоту профиля: ширина полки и толщина стенки заметно влияют на поведение элемента.
Полособульб: профиль для тонкостенных конструкций
У полособульба одна часть сечения напоминает полосу, а вдоль края расположено утолщение. Такая геометрия используется прежде всего как продольное подкрепление листовых конструкций.
Характерный пример — судостроение. Тонкая обшивка сама по себе может недостаточно сопротивляться потере устойчивости между опорами. Продольный профиль увеличивает жесткость участка без необходимости делать весь лист значительно толще.
Подобная логика встречается и в других инженерных конструкциях: вместо равномерного увеличения количества металла материал концентрируют там, где он сильнее влияет на жесткость.
Выбор профиля начинается с вида нагрузки
При подборе оценивают:
- преобладают ли изгиб, сжатие, растяжение или их сочетание;
- в какой плоскости действует нагрузка;
- закреплен ли элемент от смещения и поворота;
- каким способом он соединяется с соседними деталями;
- есть ли риск местной или общей потери устойчивости.
Например, массивный профиль может иметь хороший запас по прочности материала, но оказаться недостаточно устойчивым при большой свободной длине. В другом случае ограничением станет уже прогиб, а не достижение предела текучести.
Для строительных стальных конструкций свойства проката рассматриваются вместе с геометрией сечения; ГОСТ 27772-2021 отдельно выделяет двутавры, швеллеры, уголки и профили специального назначения.
Почему масса сама по себе мало говорит об эффективности
Два элемента одинаковой массы на метр могут вести себя под нагрузкой совершенно по-разному. Если металл сконцентрирован близко к центру сечения, он слабее влияет на сопротивление изгибу. Если та же масса распределена дальше от центральной зоны, результат меняется.

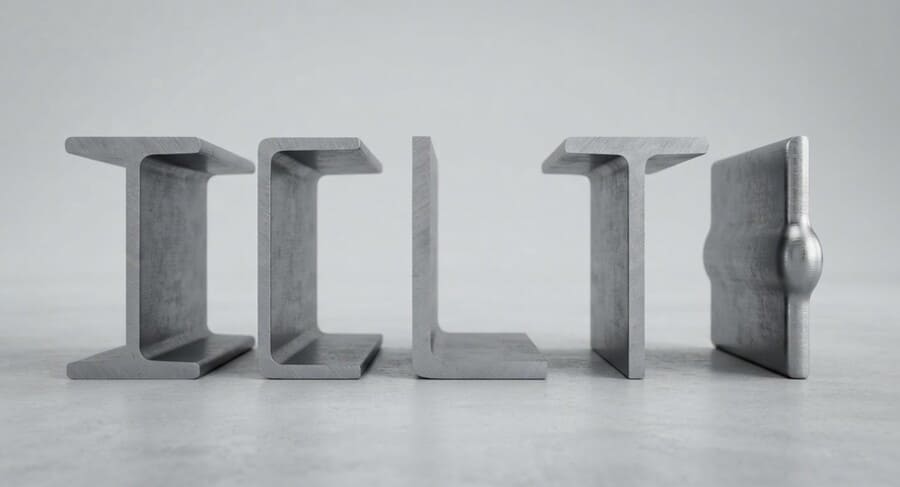

Именно поэтому при выборе фасонного проката смотрят не только на массу и габарит, но и на геометрию поперечного сечения. В эту группу входят, в частности, двутавровые, П-образные, Г-образные и Т-образные профили, а также полособульб.
Такая же логика объясняет, почему произвольная замена профиля «похожим по весу» опасна. Совпавшая масса не гарантирует одинаковый момент инерции, сопротивление изгибу, устойчивость или удобство соединений.
Соединение может изменить работу всего элемента
Профиль выбирают не изолированно от узлов. Отверстия под болты ослабляют часть сечения, сварка создает локальные зоны нагрева, а положение соединительных деталей влияет на передачу усилий.
Двутавр удобно соединять через стенку и полки, но конкретный узел зависит от типа нагрузки. Швеллер дает большую плоскую поверхность с одной стороны. Уголок прост для болтовых связей. Для тавров и специальных профилей расположение сварного шва может быть связано с несимметричной геометрией.
Поэтому хорошая конструкция — это не просто набор прочных элементов. Нагрузка должна последовательно пройти от одного элемента к другому через соединения без неожиданных эксцентриситетов и слабых зон.
Где фасонные профили особенно востребованы

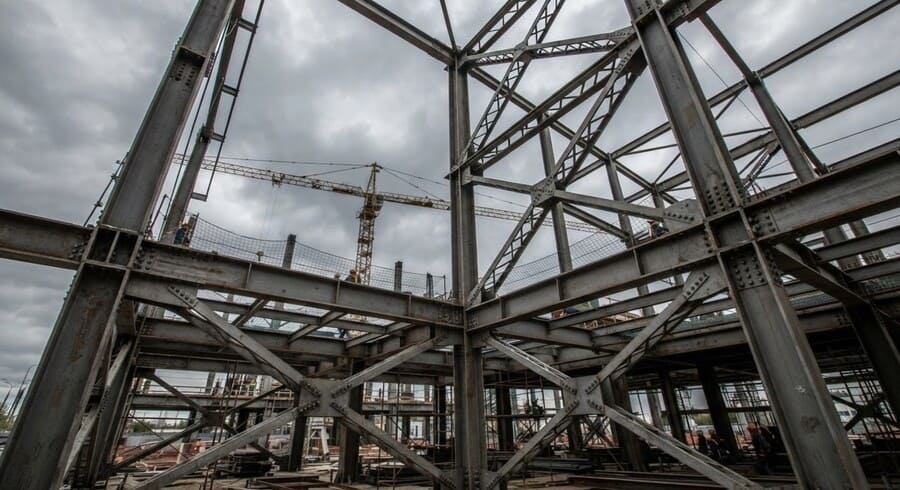

В строительстве из них собирают балки, колонны, фермы, связи, площадки и каркасы. В промышленности область применения еще шире: основания оборудования, рамы станков, подкрановые элементы, направляющие, опоры и технологические конструкции.
Одного универсального профиля для всех этих задач нет. Двутавр особенно эффективен в балочной работе, швеллер удобен в открытых рамах и обвязках, уголок — в связях и узлах, а специальные формы решают более узкие задачи.
Именно геометрия делает фасонный прокат таким разнообразным. Смысл разных профилей не в том, чтобы предложить несколько форм одного и того же металлического изделия, а в возможности распределить материал по сечению так, чтобы он эффективнее работал под конкретной нагрузкой.
