Для каната опасна не только нагрузка, близкая к разрывной. В подъемном механизме он многократно изгибается на блоках, трется о ручьи и соседние витки на барабане, испытывает рывки при разгоне груза. В неподвижной растяжке изгибов почти нет, зато большую роль играют длительное натяжение и коррозия.
Поэтому два изделия одинакового диаметра могут иметь разный ресурс в одном и том же механизме. На работу влияют число и расположение проволок, строение прядей, сердечник, направление свивки и условия, в которых перемещается канат.
- Как устроен канат и зачем нужна сложная конструкция
- ТК и ЛК: что происходит внутри пряди
- Крестовая и односторонняя свивка ведут себя по-разному
- Что меняет сердечник
- Рабочая нагрузка и разрывное усилие — не одно и то же
- Почему диаметр блока влияет на срок службы
- Оцинковка не заменяет смазку и осмотр
- Как выбирать конструкцию под механизм
Как устроен канат и зачем нужна сложная конструкция
Жесткая стальная проволока хорошо воспринимает растяжение, но плохо подходит для постоянного огибания барабана. Если вместо одного толстого стержня использовать множество тонких проволок и объединить их в пряди, изделие становится значительно гибче.

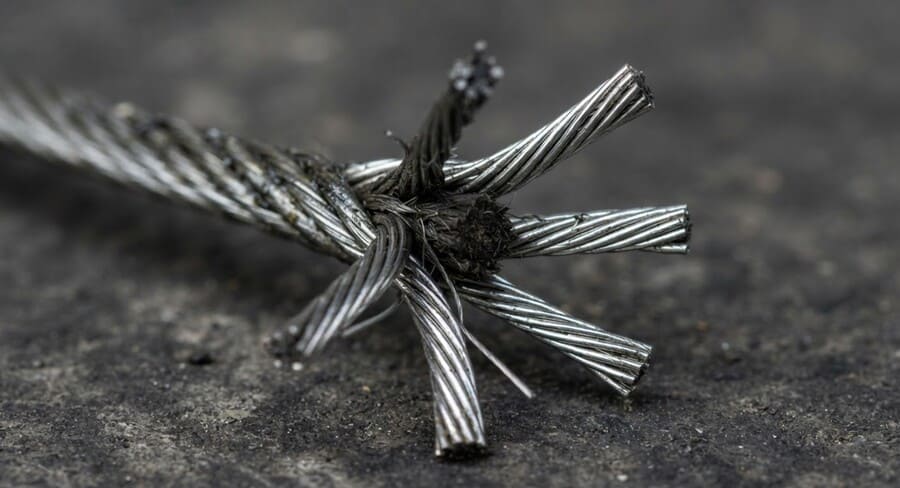

ГОСТ 3241-91 разделяет стальные канаты на одинарную, двойную и тройную свивку. В первом случае проволоки располагаются вокруг центральной части. При двойной свивке сначала получают отдельные пряди, а затем уже объединяют их. Тройная конструкция формируется из предварительно свитых элементов более высокого порядка.
От количества проволок зависит характер работы. Большое число более тонких элементов обычно дает лучшую гибкость при многократном прохождении через блоки. Крупные наружные проволоки лучше сопротивляются поверхностному истиранию. Поэтому нельзя определить подходящую конструкцию только по диаметру готового изделия.
Для грузоподъемной техники особенно важен баланс между усталостью от изгиба и износом поверхности. Канат может иметь достаточный запас по растяжению, но постепенно разрушаться именно из-за тысяч рабочих циклов.
ТК и ЛК: что происходит внутри пряди
При свивке проволоки соседних слоев контактируют друг с другом. От характера этого контакта зависит распределение внутренних напряжений.
ГОСТ 3241-91 выделяет конструкцию ТК с точечным касанием и несколько вариантов линейного касания ЛК: ЛК-О, ЛК-Р, ЛК-З и ЛК-РО. В последних обозначениях учитываются диаметры проволок наружных слоев и наличие заполняющих элементов.
При точечном контакте отдельные проволоки пересекаются под углом. Во время изгиба в таких местах возникают локальные напряжения и взаимное трение. Линейное касание распределяет контакт по большей длине, что может быть выгодно при интенсивной циклической работе.
Но обозначение ЛК само по себе еще ничего не говорит о пригодности для конкретного крана, лебедки или подъемника. Вместе с ним учитывают число прядей, конструкцию сердечника, диаметр блока и режим работы механизма.
Крестовая и односторонняя свивка ведут себя по-разному
Еще одно различие связано с направлением проволок внутри прядей и самих прядей в готовом изделии.
При крестовой свивке эти направления противоположны. Такая структура отличается сравнительно стабильным поведением и широко применяется в подъемных механизмах.
При односторонней свивке направления совпадают. Наружные проволоки располагаются более продольно относительно оси каната. Такая геометрия может давать хороший ресурс при работе на блоках и барабанах и повышать сопротивление истиранию; специализированные крановые канаты Lang lay применяются именно в циклических режимах.
При этом склонность конструкции к вращению тоже имеет значение. Если груз висит на одной ветви и может свободно поворачиваться, обычное изделие способно передавать ему крутящий момент. Для таких схем используют специальные малокрутящиеся или устойчивые к вращению конструкции. Современные крановые исполнения для однократной запасовки могут иметь многопрядное строение, специально снижающее вращение груза.
Что меняет сердечник
Сердечник удерживает пряди в заданном положении и поддерживает форму сечения. По ГОСТ 3241-91 он может быть органическим, полимерным, металлическим или комбинированным.
Органическая основа делает конструкцию более податливой и может удерживать смазку внутри. Такой вариант удобен там, где особенно важна гибкость.
Металлический сердечник увеличивает долю стали в поперечном сечении и лучше сохраняет геометрию под значительной нагрузкой и при сжатии на барабане. Его используют, например, в тяжелых крановых канатах, рассчитанных на многослойную навивку и интенсивную циклическую работу.
Выбор зависит от того, чего в механизме больше: частых перегибов, давления между витками, растягивающей нагрузки или воздействия температуры.
Рабочая нагрузка и разрывное усилие — не одно и то же
Один из самых опасных способов выбора — сравнить массу груза с разрывным усилием и посчитать, что небольшой численный запас уже достаточен.
Разрывная нагрузка характеризует предельное состояние при испытании. В реальной эксплуатации до него доводить изделие нельзя. Допустимая рабочая нагрузка определяется нормами для конкретного оборудования и учитывает требуемый запас безопасности.
При расчете приходится рассматривать:
- массу груза и собственной подвески;
- число несущих ветвей полиспаста;
- ускорение, торможение и возможные динамические рывки;
- режим и количество рабочих циклов;
- способ закрепления концов;
- условия работы на барабанах и блоках.
Поэтому одинаковая масса поднимаемого груза еще не означает одинаковые требования для мостового крана, небольшой лебедки и неподвижной растяжки.
Для конкретного механизма стальные канаты подбирают по сочетанию диаметра, конструкции, минимального разрывного усилия и характера движения, а не по одному размеру.
Почему диаметр блока влияет на срок службы

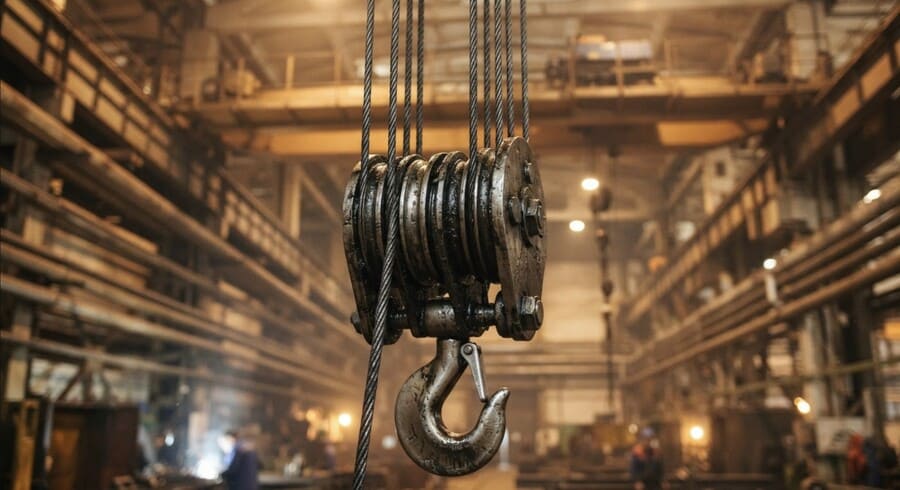

Каждый раз, когда канат входит на блок, внешняя часть его сечения растягивается, а внутренняя сжимается. После схода с блока конструкция снова выпрямляется. За тысячи циклов эта повторяющаяся деформация вызывает усталость проволок.
Чем сильнее изгиб, тем тяжелее режим. Поэтому слишком маленький блок относительно диаметра каната способен резко снизить ресурс даже при небольшой поднимаемой массе.
Есть и вторая проблема — форма ручья. Если он слишком узкий, канат сжимается с боков. Если слишком широкий, площадь опоры уменьшается и контактные напряжения растут. При многослойной навивке добавляется давление соседних витков.
Поэтому замена старого изделия новым большего диаметра «для надежности» иногда дает противоположный эффект: оно хуже ложится в существующие ручьи и сильнее изгибается относительно собственного размера.
Оцинковка не заменяет смазку и осмотр
Во влажной атмосфере применяется оцинкованная проволока. ГОСТ 3241-91 предусматривает различные варианты покрытия в зависимости от назначения. Но слой цинка не устраняет механический износ и не защищает внутренние поверхности прядей от любого воздействия.
Смазка снижает трение между проволоками и помогает ограничить проникновение влаги внутрь. В процессе работы она постепенно выдавливается или загрязняется, поэтому состояние каната оценивают не только визуально по внешнему блеску.
Наиболее характерные признаки ухудшения состояния:
- обрывы наружных проволок;
- уменьшение диаметра;
- выраженная коррозия;
- сплющивание или другие деформации;
- повреждения возле концевых креплений и участков навивки.
Для крановых механизмов ГОСТ 33718-2015 связывает критерии выбраковки с конструкцией каната, количеством видимых обрывов на контрольной длине, уменьшением диаметра, коррозией и различными деформациями. Нормы различаются для участков, проходящих через блоки, и зон многослойной навивки на барабан.
Как выбирать конструкцию под механизм
Стальной канат работает как система из множества взаимодействующих элементов. Увеличить только диаметр недостаточно. Нужно понимать, будет ли изделие постоянно проходить через блоки, сколько слоев наматывается на барабан, возможна ли свободная раскрутка груза и насколько агрессивна окружающая среда.
Для стационарной растяжки на первый план выходит длительная работа на растяжение. В подъемном механизме важнее усталость при изгибе. На многослойном барабане добавляются сжатие и истирание между витками. Во влажной или наружной среде становится существенной защита проволоки от коррозии.
Именно сочетание этих факторов определяет конструкцию лучше, чем попытка найти «самый прочный» вариант. Правильно выбранный канат должен не просто выдержать максимальное усилие один раз, а сохранять расчетные свойства на протяжении предусмотренного числа рабочих циклов.
