Магистральный трубопровод может проходить на десятки и сотни километров, пересекать участки с разным грунтом и работать при переменной температуре. Поэтому труба здесь должна выдерживать не одну нагрузку, а сразу несколько: внутреннее давление, вес металла и транспортируемой среды, давление грунта, температурные деформации и местные напряжения на поворотах трассы.
Из-за этого одного наружного диаметра для выбора недостаточно. Две трубы одинакового размера могут иметь разную толщину стенки, марку стали и прочность, а значит, предназначаться для разных условий.
- Как давление связано с диаметром и толщиной стенки
- Почему большой диаметр предъявляет больше требований к геометрии
- Как выбирают сталь
- Почему сварной стык — особая зона
- Какие нагрузки действуют снаружи
- Зачем нужен запас по толщине
- Что происходит при изменении температуры
- Как защищают трубу от наружной коррозии
- Что важно при выборе трубы для конкретной магистрали
- Почему экономия на массе металла не всегда означает экономию проекта
Как давление связано с диаметром и толщиной стенки

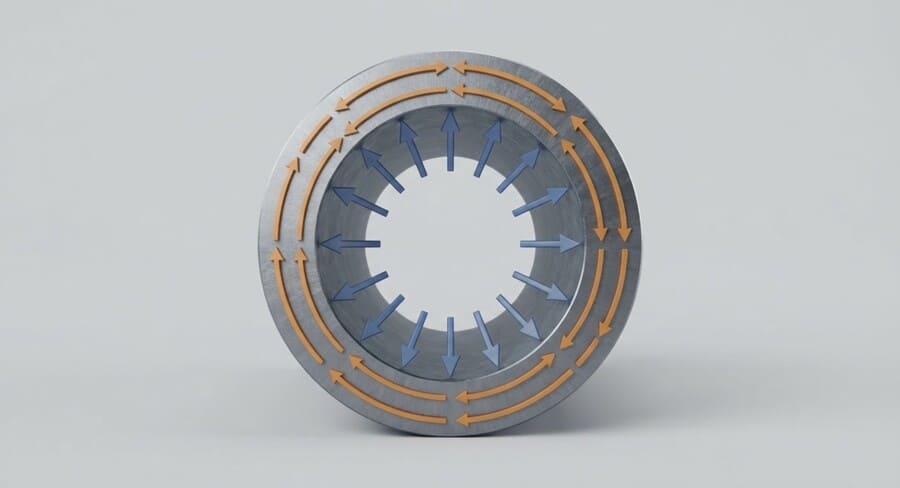

Внутреннее давление стремится растянуть стенку трубы по окружности. Чем больше диаметр, тем выше нагрузка на металл при одинаковом давлении.
Компенсировать её можно толщиной стенки и характеристиками стали. Но просто увеличивать количество металла не всегда рационально: растёт масса одного метра трубы, усложняются перевозка и монтаж, увеличивается стоимость всей трассы.
Поэтому диаметр, стенку и материал рассматривают вместе.
Для расчёта имеют значение:
- рабочее и расчётное давление;
- наружный диаметр;
- толщина стенки;
- свойства стали;
- температура среды;
- коэффициенты запаса, принятые для конкретного проекта.
Особенно внимательно рассчитывают участки с повышенной нагрузкой: переходы, отводы, зоны возле запорной арматуры и места изменения рельефа трассы.
Почему большой диаметр предъявляет больше требований к геометрии
Чем крупнее труба, тем заметнее становятся отклонения формы.
Если поперечное сечение отличается от правильной окружности, при соединении двух секций сложнее совместить кромки. Это влияет на подготовку стыка и качество последующей сварки.
Поэтому для магистрального проката важны не только номинальные размеры, но и фактическая геометрия: наружный диаметр, овальность, состояние торцов и равномерность стенки.
На длинной трассе даже небольшие отклонения повторяются сотни раз, поэтому требования к геометрии отдельных секций здесь строже, чем у многих вспомогательных металлоконструкций.
Как выбирают сталь
Марка стали определяет не только предел прочности. Важны пластичность, свариваемость и способность металла сохранять свойства при заданной температуре.
Для северных районов особенно значима работа при низких температурах. Металл не должен становиться чрезмерно хрупким на морозе.
Есть и обратная ситуация: трубопровод транспортирует нагретую среду или проходит рядом с оборудованием, которое повышает температуру стенки. Тогда учитывают поведение материала при нагреве.
Для магистрали важен баланс. Высокая прочность позволяет воспринимать серьезные нагрузки, но материал при этом должен нормально свариваться и выдерживать деформации без хрупкого разрушения.
Почему сварной стык — особая зона

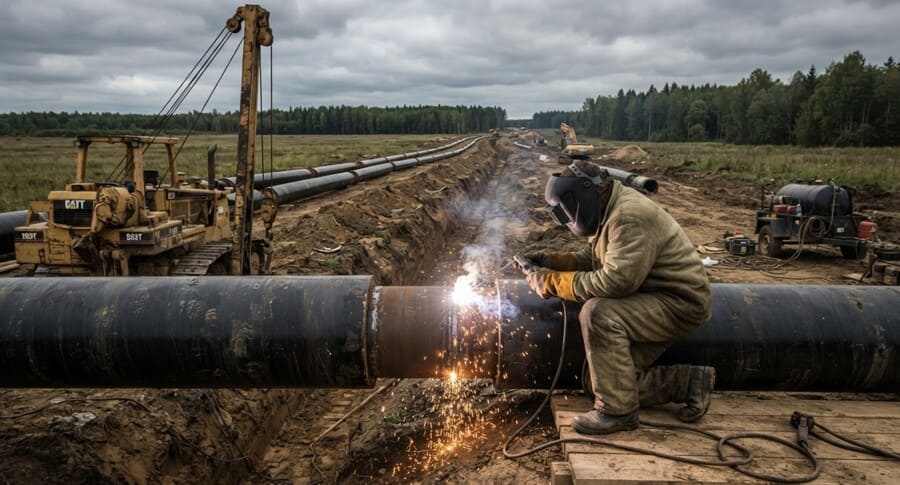

Отдельные секции магистрального трубопровода соединяют на трассе. В результате появляется большое количество сварных стыков.
Каждый из них должен передавать нагрузку от одной трубы к другой. Поэтому качество подготовки кромок, режим сварки и контроль готового соединения имеют большое значение.
Особенно опасны дефекты, которые создают локальную концентрацию напряжений. На участке, где стенка трубы испытывает давление и растяжение, небольшой дефект может оказаться более критичным, чем на ненагруженной металлической конструкции.
После сварки стык также восстанавливают с точки зрения наружной защиты, если трубопровод имеет заводское антикоррозионное покрытие.
Какие нагрузки действуют снаружи
На подземную магистраль влияет не только давление внутри.
Сверху действует грунт. На отдельных участках добавляются транспортные нагрузки, движение почвы и сезонные изменения её состояния. В сложном рельефе возможны изгибающие нагрузки.
Условно воздействия можно разделить на несколько групп:
- внутренние — давление транспортируемой среды;
- внешние — грунт, транспорт и другие нагрузки над трассой;
- температурные — расширение и сжатие металла;
- монтажные — изгиб и перемещение трубы во время укладки;
- эксплуатационные — изменения режима после запуска линии.
Именно сочетание нагрузок определяет требования к конкретному участку.
Зачем нужен запас по толщине
Расчётная стенка обеспечивает прочность, но в некоторых проектах дополнительно учитывают возможную потерю металла во время эксплуатации.
Причиной может стать коррозия или абразивное воздействие среды.
Однако большой запас не заменяет нормальную защиту поверхности. Если труба работает в коррозионной среде, правильнее предусмотреть подходящий материал, наружную или внутреннюю защиту, чем просто бесконечно увеличивать толщину стали.
Для подземных линий особенно важна наружная изоляция. Она отделяет металл от влажного грунта и уменьшает риск наружной коррозии.
Что происходит при изменении температуры
Сталь расширяется при нагреве и сжимается при охлаждении.
На небольшом отрезке изменение длины может быть малозаметным, но на длинной трассе эффект складывается. Если трубопровод не может свободно изменить положение, в металле возникают дополнительные напряжения.
Их учитывают при проектировании поворотов, опор, переходов и других элементов трассы.
Температура влияет и на свойства самой стали. Поэтому материал для района с суровой зимой выбирают с учётом минимальной температуры эксплуатации, а не только среднего климата региона.
Как защищают трубу от наружной коррозии
Под землёй сталь находится во влажной среде. Без защиты на поверхности постепенно развиваются коррозионные процессы.
Для снижения риска используют наружные покрытия. Это могут быть полимерные системы и другие виды антикоррозионной изоляции, предусмотренные проектом.
Но даже качественное покрытие работает только при сохранении целостности. Повреждение при транспортировке или укладке открывает доступ влаги к металлу.
Поэтому перед засыпкой трассы проверяют не только сварные соединения, но и состояние наружной поверхности.
Что важно при выборе трубы для конкретной магистрали
Подходящие магистральные трубы имеет смысл сравнивать не только по диаметру. Основное различие между вариантами создают стенка, марка стали, способ изготовления и требования стандарта.
Для одной линии решающим фактором становится высокое внутреннее давление. Для другой — низкая температура. На третьем объекте особое внимание потребуется к коррозии или внешним нагрузкам.
Поэтому универсальной магистральной трубы не существует. Подходящее исполнение определяется условиями участка.
Почему экономия на массе металла не всегда означает экономию проекта
Тонкая стенка снижает массу партии и стоимость металла. Но уменьшать её можно только в пределах расчёта.
С другой стороны, слишком большая стенка тоже не всегда оправдана. Она увеличивает массу труб, нагрузку на транспорт, объём сварочных работ и стоимость монтажа.
Оптимальное решение находится между этими крайностями. Труба должна выдерживать расчетные нагрузки с заданным запасом, но не содержать лишний металл без технической необходимости.
Именно поэтому для магистральных линий диаметр, стенка и марка стали рассматриваются как связанные параметры. Надежность трассы зависит не от одного «усиленного» показателя, а от того, насколько вся конструкция соответствует давлению, температуре, среде и условиям прокладки.
