Работа на мокром: уплотнение грунта в условиях высокого УГВ и весенней распутицы

Апрель. Снег сошёл, земля раскисла, а сроки по проекту — горят. Знакомая ситуация для любого прораба, работающего в России. Именно в этот момент многие бригады совершают ошибку: выгоняют технику на переувлажнённое поле и начинают катать. А потом удивляются, почему основание «гуляет», лаборатория не принимает, а заказчик требует переделок.

Тема не новая, но разобранная толком крайне редко. Давайте исправим это.

Почему влажность — главный враг уплотнения

Уплотнение — это физический процесс вытеснения воздуха из пор грунта под давлением рабочего органа машины. Звучит просто. Но есть одна тонкость: если в порах вместо воздуха — вода, вытеснять нечего. Частицы теряют сцепление между собой, и машина вместо уплотнения буквально «взбивает» поверхность, разжижая структуру.

Именно поэтому грунтовый каток работает эффективно только при оптимальной влажности — том узком диапазоне, при котором достигается максимальная плотность при минимальных затратах энергии. Этот показатель определяется в лаборатории по ГОСТ 22733-2016 для каждого конкретного типа грунта.

Суть процесса уплотнения — в вытеснении воздуха из пор грунта, отжатии свободной воды и уменьшении слоя связанной воды. При избыточном содержании влаги частицы теряют внутренние связи, и техника не уплотняет слой, а разрушает его структуру.

Что происходит с грунтом весной

Весенняя распутица — не просто «грязь». Это глубокое нарушение структуры верхних слоёв почвы после промерзания и оттаивания. Дождливая погода и заморозки могут испортить ранее укатанные слои — их придётся снимать и укатывать заново.

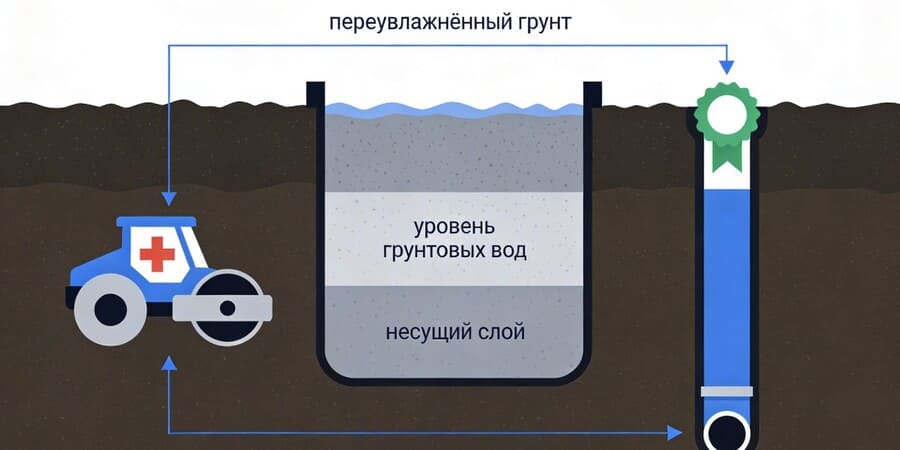

Ситуация усугубляется там, где уровень грунтовых вод (УГВ) залегает близко к поверхности. Это характерно для значительной части России: Северо-Запад, Западная Сибирь, Поволжье, низменные участки центральных регионов. На таких площадках даже без дождей грунт может оставаться переувлажнённым всё лето.

Главная проблема высокого УГВ при уплотнении — это так называемое явление «капиллярного подсоса»: вода постоянно поднимается снизу в уплотняемый слой, поддерживая влажность выше допустимой, даже если поверхность выглядит сухой.

Нормативные допуски: что говорят документы

СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» и технологические карты серии 69-ТК на уплотнение грунтов самоходными катками содержат чёткие требования: уплотнять грунт следует при оптимальной влажности, при которой достигается наибольший эффект уплотнения и затрачивается наименьшая работа. Если влажность грунта отличается от оптимальной, принимают меры — либо досушивают, либо увлажняют.

Согласно СП 45.13330.2012, для безопасной эксплуатации объектов капитального строительства коэффициент уплотнения грунта должен быть не менее 0,95. Достичь этого значения на переувлажнённом основании практически невозможно.

Ориентировочная оптимальная влажность для основных типов грунтов

Источник: Технологическая карта 69-08 ТК на уплотнение грунтов самоходными катками (meganorm.ru)

Это ориентировочные значения. Для конкретного объекта лабораторные данные всегда приоритетнее.

Признаки того, что работать нельзя

Опытный оператор определяет состояние площадки ещё до запуска двигателя. Но и без опыта есть чёткие сигналы, что уплотнение сейчас — бесполезная трата ресурсов и риск испортить уже готовые слои.

Признаки недопустимого переувлажнения:

• под ногами при ходьбе чувствуется «пружинение» — грунт колышется волнами;
• после прохода техники остаются глубокие колеи, которые не восстанавливаются;
• вода выступает на поверхность после прохода вальца;
• лопата входит в землю без усилия на глубину 20–30 см и более;
• грунт прилипает к обуви и инструменту крупными пластичными комьями.

Нельзя проводить укатку грунта во время дождя: грунт, напитавший воду, не будет уплотняться нужным образом. Это не рекомендация, это технологический запрет.

Что делать, если работать надо, а грунт мокрый

Остановить стройку — не всегда вариант. Особенно когда контракт предусматривает штрафные санкции. В этом случае есть несколько реальных инженерных решений.

Дренирование площадки. Самый надёжный способ — понизить УГВ до начала уплотнения. Для этого устраивают открытые или закрытые дренажные канавы по периметру и поперёк рабочей зоны с выводом воды за пределы площадки. Это требует времени — обычно от 3 до 10 суток в зависимости от типа грунта и интенсивности поступления воды.

Замена верхнего слоя. Переувлажнённый слой снимают и вывозят. На его место укладывают привозной дренирующий материал — песчано-гравийную смесь или щебень. Такой «буфер» решает сразу две задачи: обеспечивает проходимость тяжёлой техники и создаёт дренирующую прослойку.

Стабилизация грунта вяжущими. В некоторых случаях переувлажнённые глинистые грунты стабилизируют известью или цементом. Добавка снижает влажность и пластичность, позволяя достичь нужной плотности. Это специализированная технология, требующая проектного обоснования.

Временная отсыпка рабочего настила. При срочных работах на заболоченных участках практикуют укладку временного дорожного настила из железобетонных плит или дорожных матов поверх слабого основания. Под ним грунт постепенно консолидируется под нагрузкой.

Если несущая способность грунта недостаточна, машина начинает продавливаться, образуются колеи, а вместо уплотнения получаются локальные зоны разжижения или разрыхления. В таких условиях выполнение проекта становится невозможным — сначала проводят мероприятия по укреплению основания.

Особенности работы в регионах с болотистой местностью

Для Карелии, Ханты-Мансийского округа, низменных районов Ленинградской и Вологодской областей высокий УГВ — норма, а не исключение. Здесь к выбору техники подходят иначе.

Для работы в таких условиях производители предусматривают специальные технические решения: блокировку дифференциала для исключения пробуксовки на рыхлом грунте, а также функцию делителя потока между приводом вальца и колёсным мостом — это позволяет машине работать практически «на болоте».

Немаловажна и масса машины. На слабых основаниях предпочтительнее средние модели весом 12–16 тонн, а не тяжёлые 22–28-тонные катки. Тяжёлая техника просто проваливается в нестабильный грунт, не давая нужного уплотняющего эффекта.

Контроль результата: как проверить, что уплотнение выполнено

Визуальная оценка — не критерий. Если каток оставляет за собой хорошо заметный след, грунт ещё не уплотнён и требуются дополнительные проходы. Но объективный контроль — только лабораторный.

Основные методы контроля коэффициента уплотнения:

• метод режущего кольца (ГОСТ 5180-84) — определение плотности сухого грунта по образцу;
• метод замещения объёма (водяной баллон, песчаная замена) — для крупнообломочных и несвязных грунтов;
• радиоизотопный метод — экспресс-оценка непосредственно на объекте;
• статический зондовый метод — косвенная оценка по сопротивлению грунта.

Лабораторный контроль — обязательная часть исполнительной документации. Без него акт на скрытые работы по уплотнению не подписывается.

Итог: главное правило

Уплотнение на переувлажнённом основании не просто малоэффективно — оно вредно. Вы тратите моторесурс техники, топливо и время, а в итоге получаете основание с неравномерной плотностью, которое даст просадку уже в первый сезон эксплуатации. Ремонт выйдет дороже, чем потерянное время на ожидание или дренирование.

Профессиональный подход — это не гнать технику при любой погоде. Это принять взвешенное решение: остановиться, подготовить площадку и только потом работать. Такой подход экономит деньги заказчика и репутацию подрядчика.

Источники:

• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
• Технологическая карта 69-08 ТК на уплотнение грунта самоходными катками
• ГОСТ 22733-2016 «Грунты. Метод лабораторного определения максимальной плотности»
• Статья «Особенности уплотнения грунтов вибрационными катками»
• Статья «Технология уплотнения грунта катком»
• Портал niilador.ru — определение коэффициента уплотнения
