Почему труба Д16 ржавеет, а АМг — нет: коррозионное поведение дюралюминия на практике

Дюралюминиевая труба Д16 не «ржавеет» в привычном смысле — железо здесь отсутствует. Но она разрушается от коррозии куда активнее, чем трубы из сплавов серии АМг, и причина этого кроется в химическом составе: медь (Cu), которая даёт Д16 высокую прочность, одновременно делает его уязвимым перед влагой, морской водой и щелочными средами. Понять этот механизм — значит сразу ответить на вопрос, когда Д16 незаменим, а когда лучше выбрать АМг5 или АМг6.

Вопрос коррозии алюминиевых сплавов кажется сугубо академическим — пока конструкция не начинает буквально рассыпаться на глазах за один сезон эксплуатации на открытом воздухе. Именно поэтому специалисты, работающие с цветным металлопрокатом — в частности, компания ЦВЕТ-М, поставляющая трубы Д16 со склада в Санкт-Петербурге, — рекомендуют разобраться в природе коррозии до покупки, а не после монтажа.

Что такое «алюминиевая коррозия» и почему она вообще есть

Алюминий — один из самых химически активных металлов. На открытом воздухе он моментально окисляется и покрывается тонкой плёнкой оксида Al₂O₃ толщиной около 3–10 нанометров. Эта плёнка плотно прилегает к поверхности и изолирует металл от среды. Именно поэтому алюминиевые конструкции годами стоят без видимого разрушения.

Проблема начинается тогда, когда в составе сплава появляются элементы, которые нарушают однородность этой плёнки или создают гальванические пары внутри самого металла. Медь — главный такой элемент в сплаве Д16.

Что внутри Д16 и почему медь — главный виновник

Д16 — это сплав системы Al–Cu–Mg. По ГОСТ 4784-2019, его химический состав включает:

• медь (Cu) — 3,8–4,9 %
• магний (Mg) — 1,2–1,8 %
• марганец (Mn) — 0,3–0,9 %
• кремний (Si) — до 0,5 %
• железо (Fe) — до 0,5 %
• остальное — алюминий (Al)

При закалке и старении (состояние Т) атомы меди и алюминия образуют мельчайшие выделения интерметаллической фазы CuAl₂ — именно они отвечают за выдающуюся прочность сплава (предел прочности 390–440 МПа). Но у этих же выделений есть неприятное свойство: они имеют другой электрохимический потенциал, нежели окружающая алюминиевая матрица.

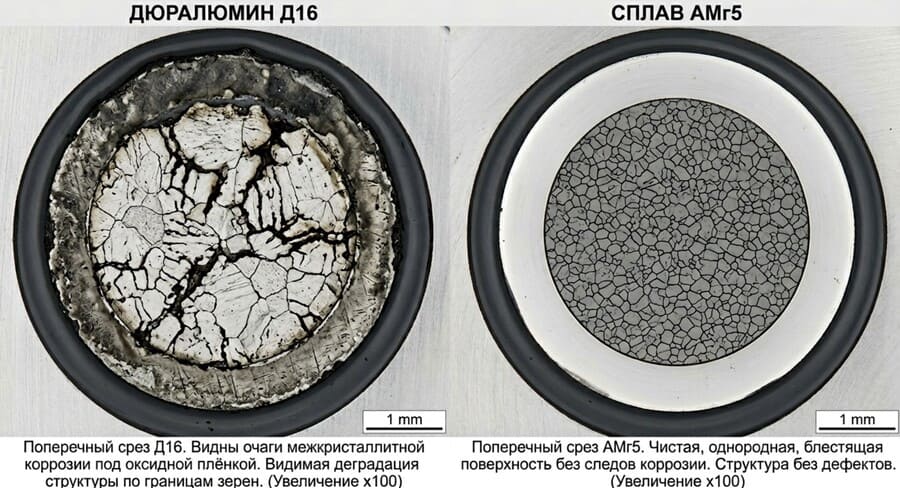

Разность потенциалов между фазой CuAl₂ и матрицей составляет порядка 0,5–0,7 В по шкале стандартных электродных потенциалов. В присутствии влаги возникает гальванический микроэлемент: матрица становится анодом и растворяется, а частицы CuAl₂ — катодом. Этот процесс называют питтинговой и межкристаллитной коррозией.

АМг5 и АМг6: почему они коррозионно стойкие

Сплавы серии АМг (5086, 5083 по западной классификации) относятся к системе Al–Mg. Они не содержат меди — главного источника гальванических пар. Магний, входящий в состав, слегка смещает электрохимический потенциал матрицы, но не создаёт резких скачков между фазами.

Результат предсказуем: в морской воде, во влажной атмосфере, в растворах слабых кислот АМг5 и АМг6 держатся значительно лучше Д16. По данным Американского института алюминия (Aluminum Association, публикации серии «Corrosion of Aluminum and Aluminum Alloys», ASM International), скорость питтинговой коррозии сплавов 5083/5086 в морской воде в 8–12 раз ниже, чем у сплава 2024 (зарубежный аналог Д16).

Сравнительная таблица: Д16 против АМг5 и АМг6

Три сценария, в которых коррозия Д16 становится реальной проблемой

Теория — хорошо, но ещё лучше понимать, когда именно эта теория бьёт по конструкции живыми рублями и человеческой безопасностью.

1. Открытые конструкции без покрытия. Труба Д16 без анодирования или грунтовки, установленная на улице, начинает показывать питтинг уже через 1–2 сезона в условиях петербургского климата с повышенной влажностью и промышленными атмосферными загрязнителями. При близости к морю — ещё быстрее.
2. Контакт с медью или её сплавами. Если труба Д16 соединена болтовым соединением с латунными или медными элементами без изолирующих прокладок, возникает крупный гальванический элемент. Алюминий в этой паре всегда анод — и разрушается он, а не медь.
3. Щелочные среды. Алюминий теряет защитную оксидную плёнку при pH выше 8,5–9. Строительные растворы, бетон, некоторые моющие средства — всё это щёлочи. Д16 в таком контакте корродирует катастрофически быстро, причём равномерно по всей поверхности.

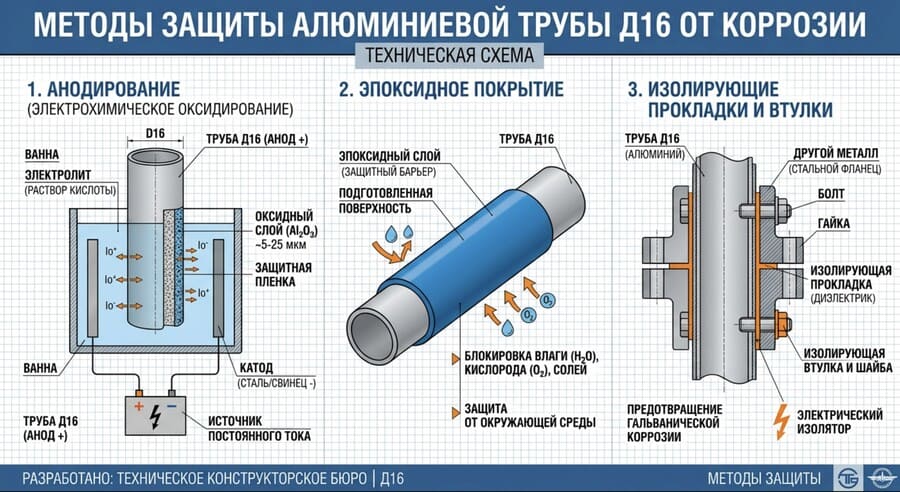

Как защитить трубу Д16 от коррозии: что реально работает

Хорошая новость: коррозия Д16 хорошо изучена и надёжно подавляется — если применить защиту вовремя, то есть до монтажа, а не после появления первых пятен.

Анодирование — наиболее эффективный метод. Электрохимический процесс превращает поверхностный слой алюминия в твёрдый, пористый оксид Al₂O₃ толщиной 10–25 мкм (твёрдое анодирование — до 50–100 мкм). Такое покрытие выдерживает сотни часов в камере соляного тумана по ГОСТ 9.308. Минус — анодированную трубу сложнее резать и сверлить без повреждения покрытия по кромкам.

Эпоксидные и полиуретановые грунтовки создают барьерную защиту. Особенно актуально для конструкций, которые нельзя анодировать по размеру или конфигурации. Важно обезжирить поверхность и нанести грунт в течение нескольких часов после механической зачистки — на «свежем» алюминии покрытие держится значительно лучше.

Изолирующие прокладки из нейлона, ПТФЭ или резины обязательны в узлах, где Д16 соседствует с медью, латунью, нержавеющей сталью. Без них гальванический ток разрушит алюминий за несколько лет даже при хорошем атмосферном покрытии.

Когда всё-таки выбирать Д16, а не АМг

Было бы несправедливо оставить читателя с ощущением, что Д16 — плохой сплав. Это не так. Просто у него другая сфера применения.

Д16 в состоянии Т имеет удельную прочность (отношение прочности к плотности) на уровне высокопрочных конструкционных сталей. При собственной плотности 2,78 г/см³ против 7,8 г/см³ у стали это означает, что одинаковую по прочности конструкцию из Д16 можно сделать почти в три раза легче. В авиастроении, спортивном машиностроении, производстве беспилотных аппаратов — там, где каждый килограмм на счету и конструкция надёжно защищена от среды, — Д16 остаётся эталонным выбором десятилетиями.

АМг5 и АМг6 выбирают, когда коррозионная среда неизбежна — морской флот, резервуары, открытые трубопроводы — и нет возможности обеспечить постоянное обслуживание покрытия.
