Как заменить одноклавишный выключатель света своими руками

Описание работы

Затрачиваемое время: 20 минут

Уровень сложности: средний

Предпологаемые расходы: от 200 до 1000 рублей

Одноклавишные выключатели используются для управления питанием осветительных приборов или розеток и являются наиболее распространенным типом выключателей в доме. Ярким примером одноклавишного выключателя является всем хорошо известный тумблер. Но с течением времени он может прийти в негодность и потребовать замены. Замена выключателя освещения на новый длится всего несколько минут и не требует прокладки дополнительных проводов или специальных соединений.

Что такое одноклавишный выключатель?

Одноклавишный выключатель (как пример: Шнайдер Электрик Уника) значительно шире и площе, чем традиционный тумблер. Он точно так же включает и выключает электричество, но для его работы требуется меньшее усилий.

Если вы меняете крышку выключателя, а новая панель меньше прежней, вы можете облегчить себе задачу и закрыть контур старой панели новой панелью несколько большего размера — не нужно ремонтировать, красить или клеить стену.

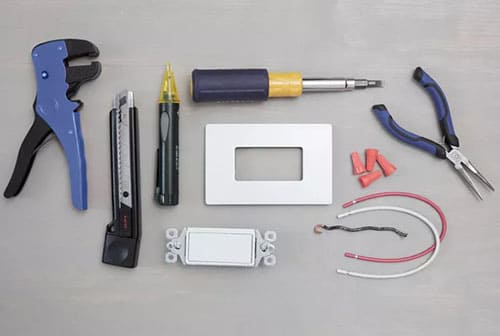

Что вам понадобится

Оборудование и инструменты

• Хозяйственный нож
• Отвертки
• Бесконтактный тестер напряжения
• Кусачки и зачистные ножницы
• Иглогубцы

Материалы

• Черная электрическая лента (при необходимости)
• Новый одноклавишный выключатель с защитной пластиной

Порядок работы

1 Отключите питание и подготовьте защитную пластину

Отключите питание электричества в квартире, выключив соответствующий рубильник в щитке (распределительной коробке).

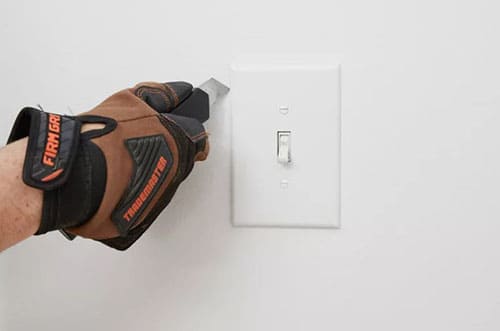

Если старая накладная пластина выключателя была покрыта краской, аккуратно проведите по периметру накладной пластины хозяйственным ножом, чтобы срезать краску.

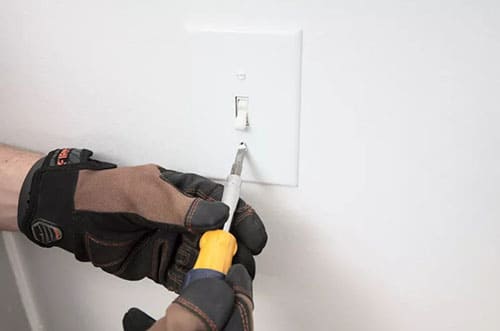

2 Снимите старую защитную пластину

Открутите винты крепления крышки, а затем подденьте ее тонкой плоской отверткой. Будьте осторожны, чтобы не задеть провода внутри электрической коробки.

Убедитесь, что питание в розетке отключено, проверьте это прикоснувшись бесконтактным тестером к винтовым клеммам выключателя. Если тестер показывает напряжение, вернитесь к электрощитку и выключите нужный автомат, а затем повторно проверьте провода. Если не удается определить нужный выключатель, необходимо отключить главный автомат на электрощитке, что приведет к отключению питания всего дома.

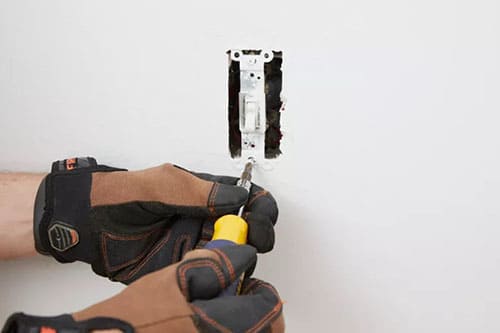

3 Открутите винты выключателя

Выверните крепежные винты в верхней и нижней частях монтажной планки выключателя, которая крепит выключатель к электрической коробке. Аккуратно вытяните корпус выключателя и отведите его от электрической коробки, чтобы получить доступ к соединениям проводов, которые находятся на задней стороне корпуса выключателя.

4 Проверка проводки

Проверьте состояние проводки и наличие маркировки. На этом этапе сделайте фотографию с помощью смартфона, чтобы запомнить расположение проводов.

Одноклавишные выключатели всегда подключаются к двум проводам. Один провод почти наверняка будет черным. Другой провод может быть красным или белым. Если провод белый, то на его конце должна быть наклеена черная или красная изолента. В других случаях белый провод может быть подключен к выключателю без маркировки. В этом случае предыдущий электрик не промаркировал провод должным образом, и вам следует пометить его, обмотав после отсоединения черной изолентой.

Выключатель также должен иметь голый медный или зеленый изолированный провод заземления, подключенный к его винту заземления (в старых системах проводки провод заземления может отсутствовать).

В электрической коробке могут также находиться белые нейтральные провода, соединенные вместе.

Обратите внимание

Стандартные однокнопочные выключатели не подключаются к нейтральным проводам. Однако некоторые «умные выключатели», которыми можно управлять с помощью телефона или другого устройства, включают в себя нейтральный провод для обеспечения небольшого тока, чтобы выключатель мог принимать беспроводной сигнал.

5 Снимите старый выключатель

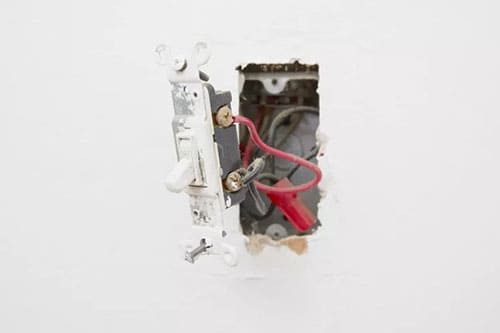

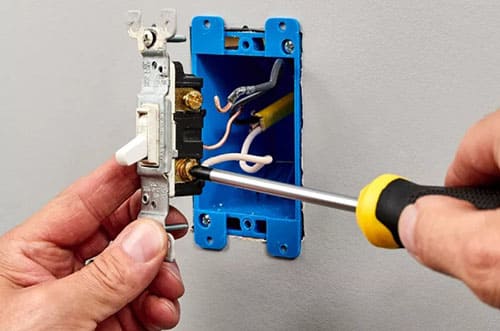

Отключите старый выключатель, отсоединив два подключенных к нему провода. Обычно для этого необходимо ослабить винтовые зажимы и снять выключатель. В качестве альтернативы провода могут быть подключены с помощью вставных фитингов. Обычно на вставных фитингах имеется паз или отверстие, в которое можно просунуть маленькую отвертку или гвоздь, чтобы ослабить соединение и вытащить провод. В этом случае можно также удалить старый выключатель, отрезав кусачками старые провода рядом с выключателем. Только не забудьте оставить достаточную длину для крепления нового выключателя. Как правило, запас провода должен составлять не менее 15 сантиметров.

6 Зачистите концы проводов (при необходимости)

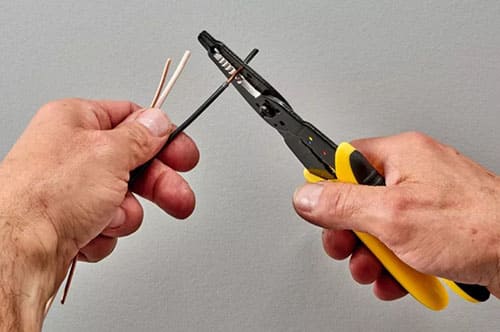

Новый выключатель имеет три провода, включая два под напряжением и один провод заземления. При необходимости снимите около 2 сантиметров изоляции с двух проводов под напряжением и провода заземления, используя ножницы для зачистки проводов. Если на концах проводов имеются зазубрины или другие повреждения, обрежьте их и снимите полтора-два сантиметра изоляции, оставив чистые провода. Согните оголенный медный конец каждого провода (при необходимости) в С-образную петлю с помощью игольчатых плоскогубцев.

Совет

Если провода под напряжением настолько коротки, что с ними трудно работать, можно удлинить соединения, добавив провода-косички (соединенные с проводами цепи с помощью соединителей), а затем подключить косички к выключателю.

7 Ориентирование нового выключателя

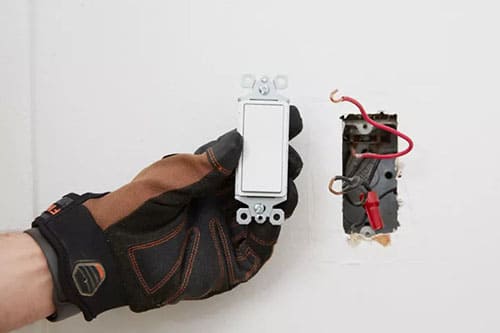

Обратите внимание, что на выключателе будет либо надпись «верх», либо латунная пластина или другая отличительная метка, указывающая на его верхний конец. Правильная ориентация выключателя при его установке очень важна. Хотя переключатель будет работать и в перевернутом виде, его установка будет запутанной и непрофессиональной.

8 Подключите новый выключатель

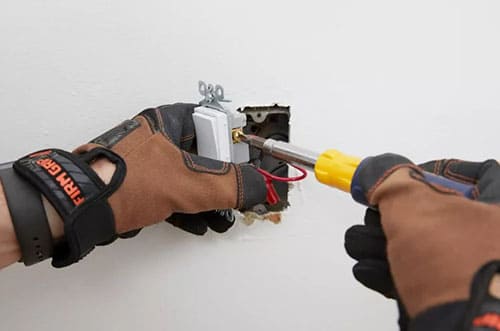

При установке нового выключателя внимательно следите за тем, чтобы провода подходили к нему. Зацепите провод заземления за клемму винта заземления на выключателе так, чтобы крючок обхватывал винт по часовой стрелке. Это приведет к затягиванию петли при затягивании винта. Затяните винт отверткой.

Подключите каждый из двух основных проводов к одной из двух основных винтовых клемм на выключателе и затяните клемму, как и в случае с винтом заземления. Эти две клеммы взаимозаменяемы, и любой провод может подходить к любой клемме. Но под каждой клеммой может находиться только один провод. Потяните за провода, чтобы убедиться в надежности их крепления.

Обратите внимание

Хотя выключатель может иметь вставные фитинги, большинство электриков избегают их, поскольку винтовые клеммы более надежны и менее склонны к ослаблению со временем.

9 Установите выключатель в коробку

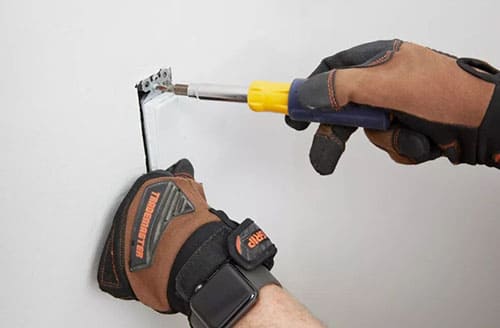

Аккуратно вставьте новый выключатель в распределительную коробку, аккуратно уложив провода в коробку за выключателем. Закрепите выключатель в коробке двумя длинными крепежными винтами в верхней и нижней частях монтажной планки выключателя.

10 Проверка размера защитной пластины

Если новая пластина не полностью закрывает контур старой, приобретите пластину большего размера, соответствующую модели выключателя.

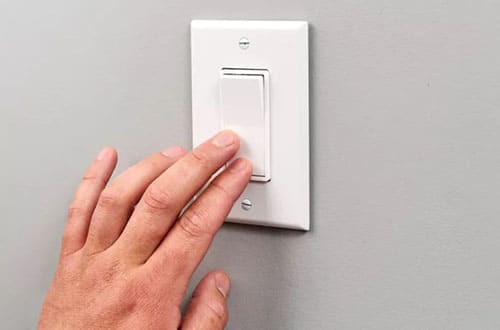

11 Установка защитной пластины и проверка работоспособности выключателя

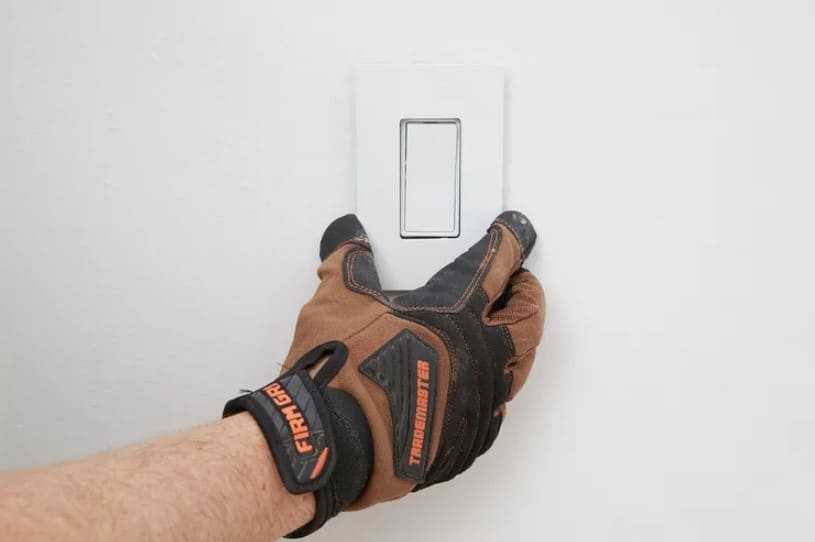

Установите крышку, используя прилагаемые винты (некоторые кулисные переключатели имеют крышку основания, которая крепится винтами, и верхнюю крышку, которая защелкивается на основании). Будьте осторожны, не затягивайте винты слишком сильно, это может привести к погнутию или растрескиванию крышки. Включите питание на электрощитке квартиры, и проверьте работу выключателя.

Часто задаваемые вопросы

Могу ли я самостоятельно заменить выключатель?

Самостоятельно заменить выключатель можно только в том случае, если у вас есть опыт работы с электрооборудованием и вы чувствуете себя уверенно. В противном случае вам следует нанять электрика.

Нужно ли отключать электричество для замены выключателя?

Да, при выполнении любых электромонтажных работ необходимо отключить электричество. Не меняйте выключатель при включенном питании. Если у вас нет доступа к электросети, чтобы отключить ее, наймите электрика для выполнения этой работы.

Какие существуют типы выключателей?

Существует множество типов выключателей, включая базовые одно-, двух-, трех- и четырехпозиционные выключатели с кулисой. Существуют также выключатели с диммером, которые позволяют включать и выключать свет, а для регулировки яркости освещения используется ползунок на боковой панели.
